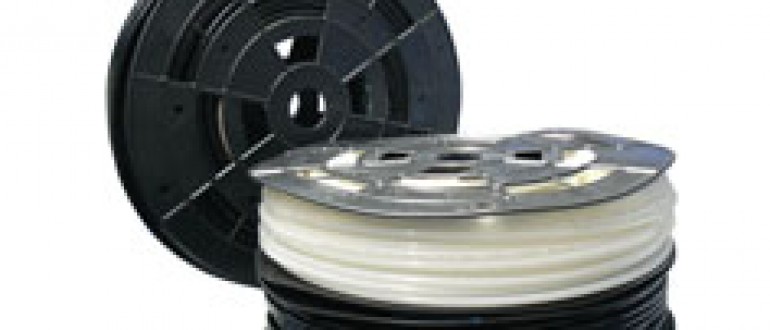

Polyamid 12 HIPHL DIN Hortum

Pnömatik Hortumlar

POLYAMİD 12 HIPHL DIN 74324 & 73378 HORTUM

DIN 74324 Havalı fren sistemlerinde kullanılan polyamid hortumların gereksimlerini test etme metodlarını tanımlayan normdur.

* İşareti olan ürünler 30 mt lik karton kutu ambalajına sahiptir.

-----------------------------------------------------------------------------------------------------------

Çalışma basınçları (Çaplara ve et paylarına göre değişmekle beraber) 15 atm ile 50 atm arasındadır. Patlama basıncı 45 atm ile 150 atm arasındadır. Bu değerler 20 °C (68°F) içindir.

Sıcaklık Sınırı -40 °C + 90 °C (-40°F+94°F)

Başta; su, madeni yağ, gres yağı, yakıt ve çeşitli solventler olmak üzere bir çok kimyasal akışkana dayanıklıdır.

DIN 73378 ve DIN 74324 normlaına uygundur. Otomatik rekorlar ile kolay kullanım sağlar.

ÜRÜN KODU

İÇ ve DIŞ ÇAP
(mm)

TOP UZUNLUĞU
(mt)

RENKLER

PA121530

1,5x3

200

PA122040

2x4

200

PA122540

2,5x4

200

PA123350

3,3x5

100

PA124060

* 4x6

1100

PA123060

3x6

100

PA125070

5x7

100

PA123575

3,5x7,5

100

PA124480

4,4x8

100

PA125580

* 5,5x8

100

PA126080

* 6x8

100

PA126090

6x9

100

PA129095

6x9,52

100

PA127095

7x9,52

100

PA127510

* 7,5x10

100

PA128010

* 8x10

100

PA129011

9x11

100

PA129012

* 9x12

PA1290127

9x12,7

100

PA121012

10x12

PA121014

10x14

PA121215

* 12x15

PA121216

12x16

PA121418

14x18

TEKNİK TABLO

MAKSİMUM ÇALIŞMA BASINÇLARI

İÇ ÇAP (mm)	ET KALINLIĞI (mm)	DIŞ ÇAP (mm)	TOLERANS (mm)	-40°C +20°C	+50°C	+80°C	PATLAMA BASINCI	AĞIRLIK kg/100 mt.
2	1.00	4	0,1	42	27	20	127	1,94
2,5	0.75	4	0,1	31	20	15	93	1,60
3	1.5	6	0,1	42	27	20	127	2,18
4	1.00	6	0,1	29	18	14	87	1,62
5.5	1.25	8	0,1	27	17	13	81	2,73
6	1.00	8	0,1	21	13	10	63	2,27
6	1.50	9	0,12	29	18	14	87	3,64
7,5	1,5	10	0,12	21	17	10	63	3,54
8	1.00	10	0,15	16	10	7,5	48	2,91
9	1,50	12	0,15	21	13	10	63	5,01
10	2.00	14	0,15	24	15	11	72	3,88
12	1.50	15	0,15	16	10	7,5	48	3,30
12	2.00	16	0,15	21	13	13	63	4,50
14	2.00	18	0,15	18	11	8,5	54	5,25

KULLANILAN HAMMADDE MARKALAR:
EMS - GRILAMID ( İSViÇRE), UBE (JAPONYA)
